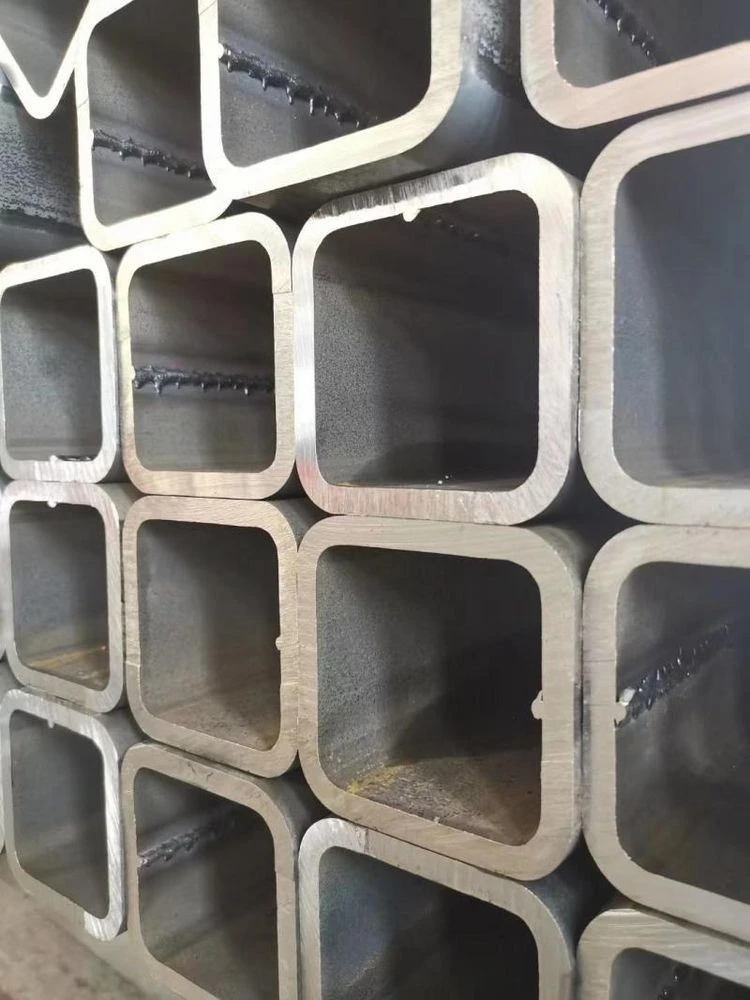

AS/NZS 1163 C450L0 ÕÕNESED OSAD

AS1163 C450L0 on AS/NZS 1163 standardis määratletud õõnesprofiilteraste terase klass. Õõnesprofiilide nominaalset minimaalset voolavuspiiri kasutatakse klassi klassifikatsiooni määramiseks (MPa). Eesliidet "C" kasutatakse terase nominaalse voolavuspiiri väärtuse ees, et näidata, et sektsioon on -külmvormitud. AS1163 hõlmab ainult külmvormitud terasest õõnesprofiile. Samuti, kui numbrile järgneb järelliide "L0", peab see terase klass vastama löögikatse nõuetele. Sellest tulenevalt tähendab AS1163 C450L0 külmvormitud terasest õõnesprofiile minimaalse voolavuspiiriga 450 MPa ja see peab vastama löögikatse nõuetele. Vastates neile kahele kriteeriumile, tagab AS1163 C450L0, et tegemist on kvaliteetse{21}terase kvaliteediga, mida saab kasutada erinevates konstruktsioonirakendustes.

AS1163 on Austraalia/Uus-Meremaa standard, mis hõlmab nõudeid külmvormitud, elektritakistusega-keevitatud terasest õõnesprofiilidele, mida kasutatakse konstruktsiooni eesmärkidel. See kehtib konstruktsiooniõõnesprofiilide kohta, mis on moodustatud külmalt ilma järgneva kuumtöötluseta. Standard käsitleb kolme keevitamiseks sobivat tugevusklassi, löögiomadustega või ilma. See standard on oluline, kuna see tagab, et konstruktsiooni eesmärkidel kasutatavad terasest õõnesprofiilid vastavad tugevuse, plastilisuse, venivuse, keevitatavuse ja purunemiskindluse miinimumnõuetele. See standard on oluline kõigile, kes toodavad või kasutavad konstruktsioonirakendustes terasest õõnesprofiile. Seades miinimumnõuded, aitab standard tagada, et toodetud terasest õõnesprofiil vastab kvaliteedi põhitasemele. See annab tootjatele ja kasutajatele kindlustunde, et nende kasutatavad terasest õõnesprofiilid vastavad vajalikele standarditele. Standard annab aluse ka terasest õõnesprofiilide testimiseks ja sertifitseerimiseks. See võib anda kasutajatele täiendava kindlustunde, et nende kasutatavad tooted vastavad nõutavatele standarditele. Üldiselt on AS1163 oluline standard, mis aitab tagada konstruktsioonirakendustes kasutatavate terasest õõnesprofiilide kvaliteedi.

AS1163 C450L0 MATERJALIDE KEEMILINE KOOSTIS

AS1163 C450L0 proovide võtmine on protsess, mille käigus võetakse testimiseks väike representatiivne osa materjalist. See on oluline samm keemilise analüüsi täpsuse tagamisel, sest katsetulemused saavad olla ainult nii usaldusväärsed kui uuritav proov. Proovide võtmiseks saab kasutada mitmeid erinevaid meetodeid, kuid kõige olulisem on tagada, et proov esindab materjali tervikuna. Proovivõtumeetod peab vastama standardile AS/NZS 1050.1 või ISO 14284 ja keemiline koostis tuleks määrata vastavalt AS/NZS 1050 seeria standarditele või muudele protseduuridele, mis saavutavad sama või parema täpsusastme. Neid juhiseid järgides võime olla kindlad, et meie testide tulemused on täpsed ja usaldusväärsed.

Klassid AS1163 C450L0 Keemilise koostise nõuded (valu- või tooteanalüüsi % max)
C Si Mn PS Cr Mo Al Ti Mikro{0}}legeerivad elemendid CE
AS/NZS 1163 C450L0 0.2 0.25 1.7 0.03 0.03 0.3 0.35 0.1 0.04 0.15 0.43
AS1163 C450L0 MATERJALIDE MEHAANILISED OMADUSED
Tõmbekatsed, löögikatsed ja lamestamiskatsed on väga olulised AS1163 C450L0 materjalide mehaaniliste omaduste mõõtmisel. Need testid aitavad kindlaks teha materjali võimet seista vastu jõududele, mis võivad põhjustada selle purunemist või deformeerumist. Tõmbekatse mõõdab materjali võimet taluda tõmbejõude, samas kui löögikatse mõõdab selle vastupidavust purunemisjõududele. Lamestamise test hindab samal ajal materjali võimet seista vastu muljumisjõududele. Kõik need testid on olulised AS1163 C450L0 materjalide üldise tugevuse ja vastupidavuse mõistmiseks. Nende testide tulemusi hinnates saavad insenerid tagada, et need materjalid toimivad paljudes rakendustes ettenähtud viisil. Näiteks saab nende testide tulemusi kasutada AS1163 C450L0 materjalirakenduse jaoks sobiva paksuse määramiseks. Mõistes, kuidas need materjalid reageerivad erinevat tüüpi jõududele, saavad insenerid tagada, et nad kasutavad tööks õiget materjali. Järelikult mängivad need testid olulist rolli AS/NZS 1163 materjalide ohutuse ja toimivuse tagamisel.

- AS1163 C450L0 tõmbekatse nõuded

- AS1163 C450L0 Charpy V-Sälgu löögikatse nõuded

STANDARDI AS1163 C450L0 HALBEID

AS1163 C450L0 külmvormitud-õõnesprofiile kasutatakse sageli kandvates rakendustes ja isegi väikesed kõrvalekalded nimimõõtmetest võivad jõudluses oluliselt muutuda. Seetõttu on oluline tagada, et külmvormitud õõnesprofiilid vastaksid allolevates tabelites toodud tolerantsidele. Esimene tabel on kuju ja massi jaoks, samas kui teine ​​on pikkuse jaoks. Nagu näha, on tolerantsid suhteliselt kitsad, eriti massi puhul. Selle põhjuseks on asjaolu, et õõnesprofiile kasutatakse sageli kandvates{10}rakendustes ja isegi väikesed kõrvalekalded nimimõõtmetest võivad jõudluses oluliselt muutuda. Seetõttu on oluline tagada, et külmvormitud õõnesprofiilid vastaksid allolevates tabelites toodud tolerantsidele. See aitab tagada, et need toimivad ettenähtud viisil ega lähe enneaegselt ebaõnnestuma.

- AS1163 C450L0 kuju ja massi tolerants

- AS1163 C450L0 pikkuse tolerants

AS1163 C450L0 JA API 5L X52 DUAL SPECS TORU
Torud, mis vastavad nii AS1163 C450L0 kui API 5L X52 nõuetele, on väga nõutud, nagu ka materjalid, mis vastavad mõlemale standardile. Mehaanilised ja keemilised testid, mida teeme nende materjalide nõuetele vastavuse tõendamiseks, on ulatuslikud. Tõmbe- ja purunemiskindluse nõuetele vastavuse kontrollimiseks on API 5L ja AS/NZS 1163 jaoks eraldi katseprotokollid. Konstruktsiooni ja rõhu terviklikkuse kindlakstegemiseks tehakse ka hüdrostaatilise rõhu katsed ja mittepurustava keevisõmbluse kontrollimine.

- Omaduste võrdlus:

Standardne API 5L AS1163
Hinne X52 C450L0
Saagise tugevus (MPa) 360 350
Tõmbetugevus (MPa) 460 430
Kommentaarid
Katse pikisuunaline suund ＜ 219,1 mm OD
Ristsuunaline katsesuund Suurem või võrdne 219,1 mm OD
Pikisuunaline katsesuund Laagerdatud 15 minutit 150-200 kraadi juures

- Tolerantside võrdlus:

Tehnilised andmed API 5L AS1163
Mõõtmeline
Tolerantsid
Paksus 5,0 mm ± 0,5 mm ± 10% või sellega võrdne
5,0 ~ 15,0 mm ± 10%
15,0 mm ± 1,5 mm või suurem
Sirgus L/500 L/500
Kaldusnurk 30 kraadi (+5 kraadi , -0 kraadi ) Pole määratud
Kaldus juurepind 1,6 mm ± 0,8 mm
Otsa nelinurksus 16,0 mm max
Lineaarmass 0,02466t(D-t)
(+10%,-3.5%) 0.02466t(D-t)
(+4%,-0%)
